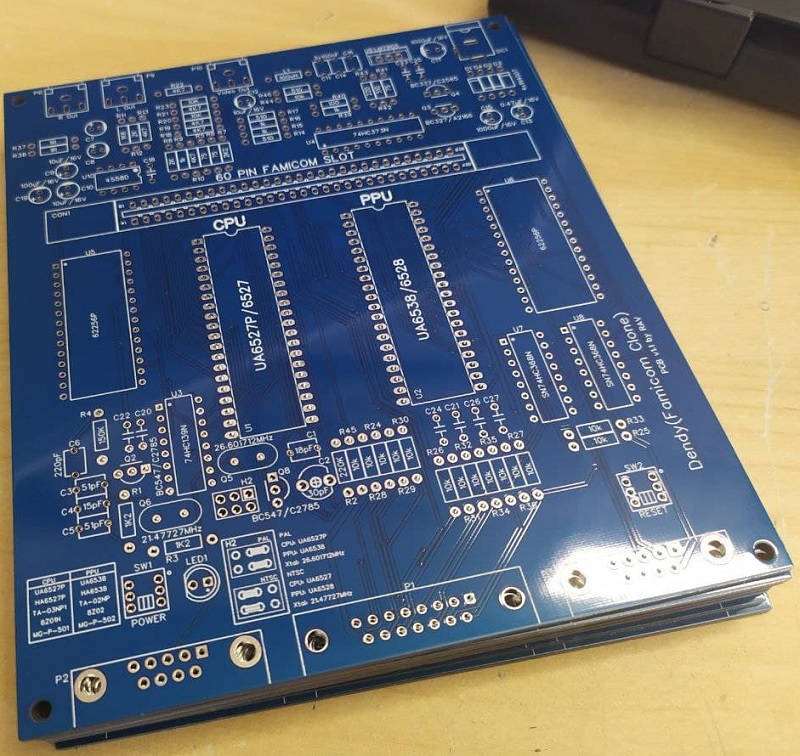

Pues ya he pedido placas y voy a intentar montarme este clon a ver que tal:

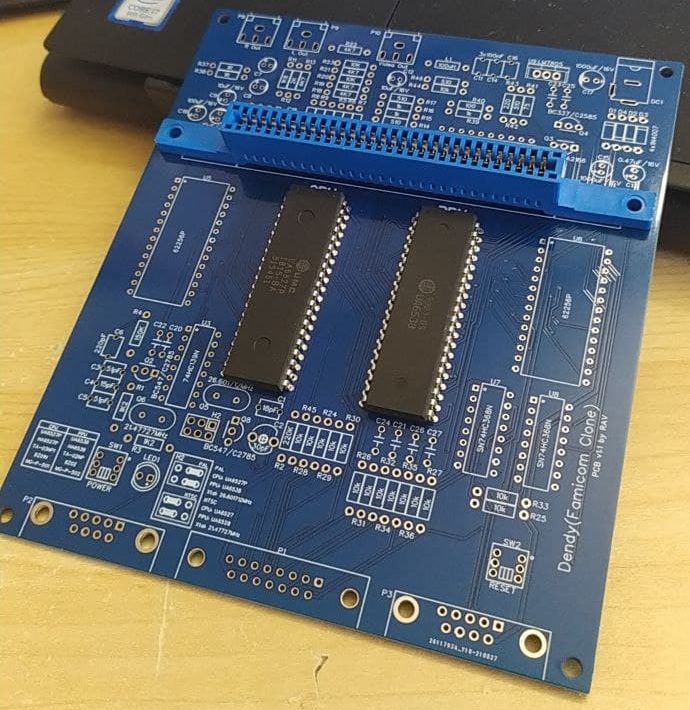

Ya tengo montado alguna cosilla pero me faltan muchos componentes que están por llegar. iré informando

[alt]

Lo interesante es que tiene el mismo form-factor que la original y que los conectores están en los mismo sitios, y que añade la posibilidad de salir por vídeo compuesto directamente, ¿no es eso? ¿O añade algo más?

[nandove]

Lo interesante es que tiene el mismo form-factor que la original y que los conectores están en los mismo sitios, y que añade la posibilidad de salir por vídeo compuesto directamente, ¿no es eso? ¿O añade algo más?

No, no trae nada mas, y la única pega es que los manos físicamente son norma Atari, pero eléctricamente son de famicom....

[nandove]

Pues ya la tengo funcionando, lo mas complicado es encontrar CPUs funcionando, en la primera tirada compré 10 y solo 2 funcionaban, una segunda tirada de otro vendedor con 8 de 8 mal, y acabo de pedir una tercera tirada a un tercer vendedor que las tenia a 4€/u

A ver como salen T_T

[garillete]

Jod** como está el patio de los chips... puedes montar lo que sea que adivina si va a funcionar...

Tienes que estar probando el chip y asegurarte que funciona antes de montarlo si no te puedes volver loco porque no sabes si es de alguno de los chips... o que has montado algo mal....

Se te quitan las ganas de hacer cosas....

[tic]

Porque los chinos no son muy de fiar.

Por cierto porque umc?. cada uno tiene sus cosas, los umc creo que tienen los canales de audio invertídos.

[nandove]

Bueno, para que veais como de mal estan la cosas los que pedi a 5€ la unidad, tambien todos mal (se ve que da igual si los pides caros que baratos) por lo que decidí pedir al peso, 30 chips con que vengan bien 5 me valia... PUES NINGUNO!!!

Ya no se que hacer en total he comprado 58 chips y solo 2 están perfectamente, otros dos arrancan pero hacen cosas raras con el video y el sonido y otros dos que arrancan cuando quieren y cuando lo hacen se cuelgan solos.



No se que hacer.

[Oldcomput]

Bueno, para que veais como de mal estan la cosas los que pedi a 5€ la unidad, tambien todos mal (se ve que da igual si los pides caros que baratos) por lo que decidí pedir al peso, 30 chips con que vengan bien 5 me valia... PUES NINGUNO!!!

Ya no se que hacer en total he comprado 58 chips y solo 2 están perfectamente, otros dos arrancan pero hacen cosas raras con el video y el sonido y otros dos que arrancan cuando quieren y cuando lo hacen se cuelgan solos.



No se que hacer.

Vuelve a comparle al que funcionaron 2
Una cosa, la frecuencia de reloj la has comprobado? a ver si tiene algún desajuste

Suerte

[garillete]

Se me esta ocurriendo si pones una ricoh original.. a ver que hace...no se si habra economicas o algún sitio fiable donde las vendan

Edito:

https://es.m.wikipedia.org/wiki/Ricoh_2A03_y_2A07

O lo mismo hay que usar el otro chip CPU, lo mosqueante es que alguno que tienes si que va... Es por probar..

[nandove]

Se me esta ocurriendo si pones una ricoh original.. a ver que hace...no se si habra economicas o algún sitio fiable donde las vendan

Edito:

https://es.m.wikipedia.org/wiki/Ricoh_2A03_y_2A07

O lo mismo hay que usar el otro chip CPU, lo mosqueante es que alguno que tienes si que va... Es por probar..

Si, pero no localizo ningun vendedor de los chips originales de Ricoh
