A ver si me podéis echar un cable, tengo desde hace poco una pantalla de estas, el problema es que no tiene adaptador de corriente, el original es de 24v 1,8A, y de la pantalla sale un cable con conector típico macho de adaptador, junto al conector DVI, en lugar de conectarse este desde el adaptador de corriente a una entrada en el propio panel.
El problema es que no he encontrado ningún AC a precio "normal" y me gustaría hacer un apaño.
¿Me podriais dar ideas sobre cómo adaptar un AC normal a este monitor?

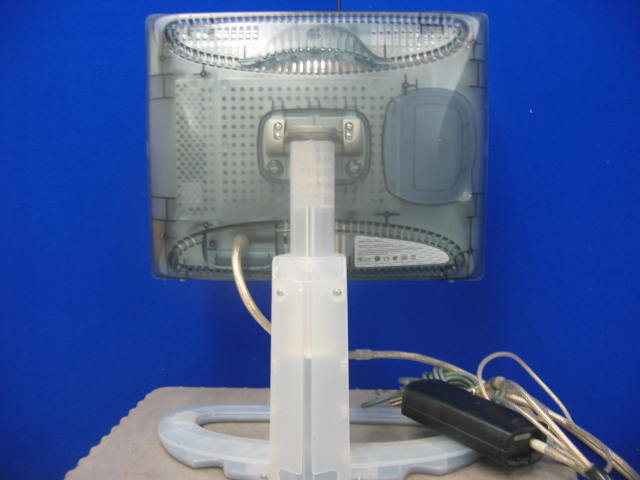

En la siguiente foto se puede ver como el cable que sale del monitor se conecta al AC:
Y aquí el detalle de la entrada del AC:
http://www.everymac.com/monitors/apple/ ... _gray.html
Adaptador de corriente para APPLE Studio Display 15"
Adaptador de corriente para APPLE Studio Display 15"
El jinete nocturno tiene más necesidad de respeto que de pan.
- mcleod_ideafix
- Amiga 2500
- Mensajes: 5316
- Registrado: 06 Oct 2009, 04:12
- Sistema Favorito: Spectrum 16Kb/48Kb
- primer_sistema: Spectrum 16Kb/48Kb
- consola_favorita: Vectrex
- Primera consola: TV Games/Pong Clone
- Ubicación: Jerez de la Frontera
- Gracias dadas: 12 veces
- Gracias recibidas: 53 veces
- Contactar:
Re: Adaptador de corriente para APPLE Studio Display 15"
Mad Marx escribió:El problema es que no he encontrado ningún AC a precio "normal" y me gustaría hacer un apaño.
¿Me podriais dar ideas sobre cómo adaptar un AC normal a este monitor?
Define "precio normal". Tú buscas un alimentador que dé 24V a 1,8A o más. Los alimentadores estándares no van más allá de 12V. Una fuente ATX tampoco te vale. Una idea podría ser ir a por un alimentador universal de estos que hay para portátiles, que puede que lleguen a 24V. Otra idea es usar un alimentador-driver para LED's de alta potencia, que también se mueven en esos rangos de voltaje.
Ejemplo, poniendo en eBay como cadena de búsqueda "AC adapter 24V":
http://www.ebay.com/itm/24V-2A-AC-DC-Ad ... 35c4230340
Y no es el más barato...
Recuerda: cada vez que se implementa un sistema clásico en FPGA, Dios mata a un purista
-
- Amiga 1200
- Mensajes: 1975
- Registrado: 01 Jun 2013, 16:21
- Sistema Favorito: PC
- primer_sistema: ZX81
- consola_favorita: Sega Saturn
- Primera consola: Atari 2600
- Ubicación: Republica de catalunya
- Gracias dadas: 30 veces
- Gracias recibidas: 29 veces
- Contactar:
Re: Adaptador de corriente para APPLE Studio Display 15"
Mira...
El volante Logitech momo racing usa una fuente de 24v 1.8A si encuentras un trafo de estos, al pelo...
Tambien viene en los altavoces creative 5.1 de hace 10 años.
Dado que ambos productos son obsoletos, quizas salga más a cuenta hacerse con uno y rapiñar el trafo...
El volante Logitech momo racing usa una fuente de 24v 1.8A si encuentras un trafo de estos, al pelo...
Tambien viene en los altavoces creative 5.1 de hace 10 años.
Dado que ambos productos son obsoletos, quizas salga más a cuenta hacerse con uno y rapiñar el trafo...
- scooter
- Amiga 1200
- Mensajes: 1031
- Registrado: 17 Jul 2012, 09:25
- primer_sistema: C64
- Ubicación: Alicante
Re: Adaptador de corriente para APPLE Studio Display 15"
Los precios de las fuentes son muy variables según su calidad. "Cuando trabajaba", hace ya diez años usábamos unas fuentes de 5V 5A que costaban unos 40€, que no las conectases mal haciendo corto que levantaban la pista del circuito impreso y la fuente no se inmutaba.
Lleva cuidado porque muchas fuentes no son trigo limpio y en la etiqueta pueden llevar cualquier cosa que a ti te interese leer.
Si te atreves a montar una caja puedes buscar alguna fuente "seria" en RS o farnell hay para todos los gustos, de todos los precios no, solo hay caras.
Lleva cuidado porque muchas fuentes no son trigo limpio y en la etiqueta pueden llevar cualquier cosa que a ti te interese leer.
Si te atreves a montar una caja puedes buscar alguna fuente "seria" en RS o farnell hay para todos los gustos, de todos los precios no, solo hay caras.
Re: Adaptador de corriente para APPLE Studio Display 15"
mcleod_ideafix escribió:Mad Marx escribió:El problema es que no he encontrado ningún AC a precio "normal" y me gustaría hacer un apaño.
¿Me podriais dar ideas sobre cómo adaptar un AC normal a este monitor?
Define "precio normal". Tú buscas un alimentador que dé 24V a 1,8A o más. Los alimentadores estándares no van más allá de 12V. Una fuente ATX tampoco te vale. Una idea podría ser ir a por un alimentador universal de estos que hay para portátiles, que puede que lleguen a 24V. Otra idea es usar un alimentador-driver para LED's de alta potencia, que también se mueven en esos rangos de voltaje.
Ejemplo, poniendo en eBay como cadena de búsqueda "AC adapter 24V":
http://www.ebay.com/itm/24V-2A-AC-DC-Ad ... 35c4230340
Y no es el más barato...
Me refería a un precio normal por el AC de origen comprándolo suelto... casi merece la pena tener esta de repuestos al precio que los he visto.
Teniendo en cuenta que encuentre un adaptador universal a 24v, como podría adaptar el conector macho del adaptador al conector macho del monitor? existen puntas hembra para adaptarlos?
-- Actualizado 13 Ago 2013, 20:50 --
Luna escribió:Mira...
El volante Logitech momo racing usa una fuente de 24v 1.8A si encuentras un trafo de estos, al pelo...
Tambien viene en los altavoces creative 5.1 de hace 10 años.
Dado que ambos productos son obsoletos, quizas salga más a cuenta hacerse con uno y rapiñar el trafo...
Gracias por la idea
por ejemplo?
http://www.ebay.es/itm/24V-AC-DC-Adapto ... 124&_uhb=1
-- Actualizado 13 Ago 2013, 20:51 --
scooter escribió:Los precios de las fuentes son muy variables según su calidad. "Cuando trabajaba", hace ya diez años usábamos unas fuentes de 5V 5A que costaban unos 40€, que no las conectases mal haciendo corto que levantaban la pista del circuito impreso y la fuente no se inmutaba.
Lleva cuidado porque muchas fuentes no son trigo limpio y en la etiqueta pueden llevar cualquier cosa que a ti te interese leer.
Si te atreves a montar una caja puedes buscar alguna fuente "seria" en RS o farnell hay para todos los gustos, de todos los precios no, solo hay caras.
No entiendo este concepto, puedes explicar un poco más para tontos como yo?
El jinete nocturno tiene más necesidad de respeto que de pan.
Re: Adaptador de corriente para APPLE Studio Display 15"
La fuente de viejas PowerBook de Apple son de 24V y 1.88A
Re: Adaptador de corriente para APPLE Studio Display 15"
Selandari escribió:La fuente de viejas PowerBook de Apple son de 24V y 1.88A
De que powerBook? tipo 1400?
La otra duda que tengo es saber la polaridad, en el monitor no hay nada que indique cual es su polaridad...
El jinete nocturno tiene más necesidad de respeto que de pan.
- mcleod_ideafix
- Amiga 2500
- Mensajes: 5316
- Registrado: 06 Oct 2009, 04:12
- Sistema Favorito: Spectrum 16Kb/48Kb
- primer_sistema: Spectrum 16Kb/48Kb
- consola_favorita: Vectrex
- Primera consola: TV Games/Pong Clone
- Ubicación: Jerez de la Frontera
- Gracias dadas: 12 veces
- Gracias recibidas: 53 veces
- Contactar:
Re: Adaptador de corriente para APPLE Studio Display 15"
Mad Marx escribió:la otra duda que tengo es saber la polaridad, en el monitor no hay nada que indique cual es su polaridad...
Lo suyo sería abrir el monitor y ver en la placa cuál de los dos polos va conectado a la masa del circuito, pero hay una forma sencilla de hacer esto sin tener que abrir nada. Coge un polímetro y ponlo en modo continuidad (modo que suena un pitido cuando juntas las sondas). Pon una sonda tocando alguna zona metálica del monitor (tal como el conector VGA). Con la otra prueba las dos conexiones de la toma de corriente. Aquella que haga que el polímetro pite, es el polo negativo.
Recuerda: cada vez que se implementa un sistema clásico en FPGA, Dios mata a un purista
Re: Adaptador de corriente para APPLE Studio Display 15"
La fuente de PowerBook 1400 es el modelo M4896 de 24V y 1.87A, tambien te puede servir la de Imac G3 ClamShell que es la que tiene forma de yo-yo pero con las mismas caracteristicas de tension y corriente.
Mad Marx escribió:Selandari escribió:La fuente de viejas PowerBook de Apple son de 24V y 1.88A
De que powerBook? tipo 1400?
- scooter
- Amiga 1200
- Mensajes: 1031
- Registrado: 17 Jul 2012, 09:25
- primer_sistema: C64
- Ubicación: Alicante
Re: Adaptador de corriente para APPLE Studio Display 15"
Lo que pretendía decir es que hay muchas fuentes de mala calidad con una pegatina que pone los valores que tu quieres ver y que después son un churro. Por eso digo que no siempre es bueno ahorrar mucho.
