LOG de reparación: Enterprise 64

[Oldcomput]

Me encuentro en el punto en que ya se ve el logo tras cambiarle los condensadores y el BC337, pero sigue con problemas de sintonización, mucha niebla y ruido de audio. Voy a ver si me hago el euroconector de marras.

[Oldcomput]

Al final es que el monitor no andaba tampoco muy fino y sí que lo pude ver bien. Voy a ver si arreglo otro que tengo que seguro le pasa lo mismo, acabo de recibir un buen puñado de transistores de repuesto ZTX651

[Oldcomput]

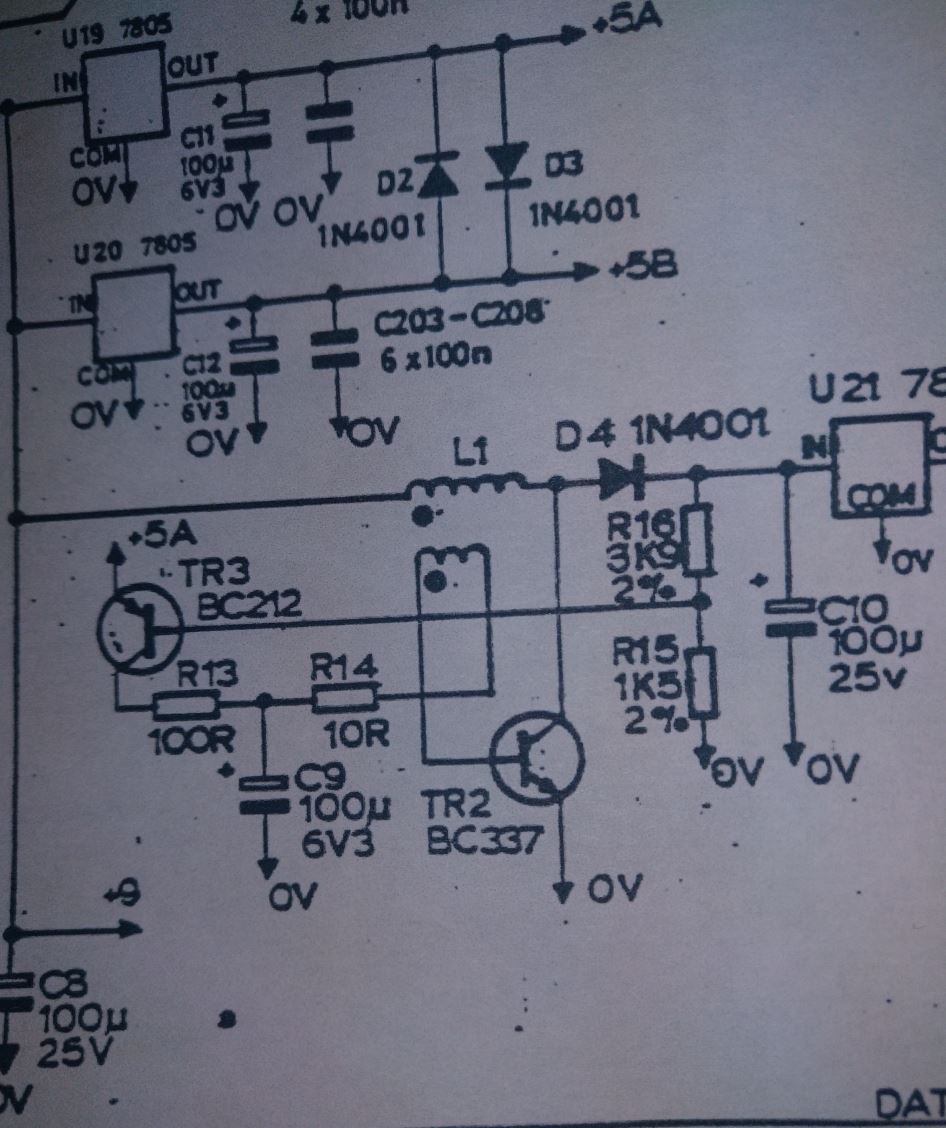

Pues el otro tiene roto también el TR2, y me asalta una duda, el C9, según foto ( es el que tiene los cables por encima ) se supone ha de ir conectado al contrario según esquema.


A alguien le ha pasado también? Está mal montado de fábrica acaso?

Saludos

[alt]

¿C9 tiene el positivo a masa? Eso no tiene mucho sentido, ¿no?

A ver si tengo un rato el fin de semana y puedo sacarle una foto a la placa de algún EP64. En todo caso, ¿tienes dos, y los dos tienen ese condensador así montado?

[Oldcomput]

¿C9 tiene el positivo a masa? Eso no tiene mucho sentido, ¿no?

A ver si tengo un rato el fin de semana y puedo sacarle una foto a la placa de algún EP64. En todo caso, ¿tienes dos, y los dos tienen ese condensador así montado?

Pues, veo por internet que unas placas lo tienen al derecho, y otras alrevés. No desmontes el tuyo, que ya sabes que se parten las fajas del teclado o por lo menos, ten cuidado

Y aquí está al contrario también: http://www.museo8bits.es/wiki/images/2/28/Enterprise128_mb.jpg

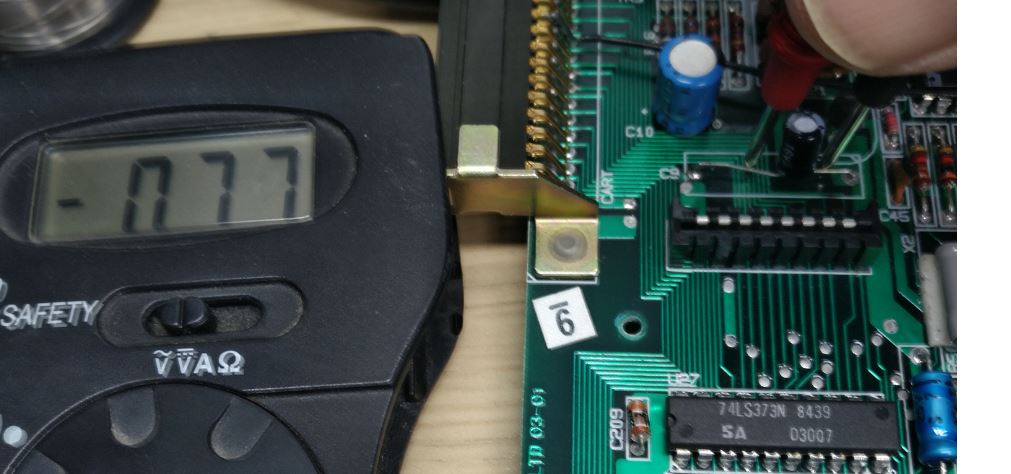

Y yo he medido con el polímetro y la parte derecha va a lo que es masa, vamos el negativo en este caso, el central del conector de alimentación.
Igual por eso se rompen tanto, si ya de fábrica te vienen así
O lo mismo yo necesito un café más y no lo ando mirando bien

Saludos

[Oldcomput]

Pues al final para salir de la duda, le he cambiado el BC377 y ha funcionado, he medido la tensión en el condensador, y parece que aunque en el esquema viene como negativo, hay que ponerlo como estaba en la placa, ya que el terminal que va a las resistencias tiene tensión negativa. Ya he aprovechado y le he puesto un disipador al transistor. Igual habría que ponerle otro tipo de condensador por si acaso.



[jltursan]

¡Buen trabajo!

Eso me recuerda que sería interesante recuperar los diseños/esquemas de la ampliación a 512KB/102KB. En un Enterprise 64 es absolutamente genial el poder deconectar la placa con la ampliación original, sustituirla con la nueva y voilà, el chisme ya te detecta la memoria extra sin problemas (nota: tienes que haber actualizado el EXOS a una versión modernilla)

[Oldcomput]

¡Buen trabajo!

Eso me recuerda que sería interesante recuperar los diseños/esquemas de la ampliación a 512KB/102KB. En un Enterprise 64 es absolutamente genial el poder deconectar la placa con la ampliación original, sustituirla con la nueva y voilà, el chisme ya te detecta la memoria extra sin problemas (nota: tienes que haber actualizado el EXOS a una versión modernilla)

Hola de nuevo
He tenido un problemilla, porque en vez de poner la memoria grabada, puse una en blanco , pero una vez puesta la buena, ya funciona con la actualización sin problema. Lo único, que en vez de soldar la patilla 1 de la EPROM al pin 9 del puerto de expansión, he medido con el polímetro y he visto que la podía conectar al pin 17 del U6 como se puede ver en la foto.

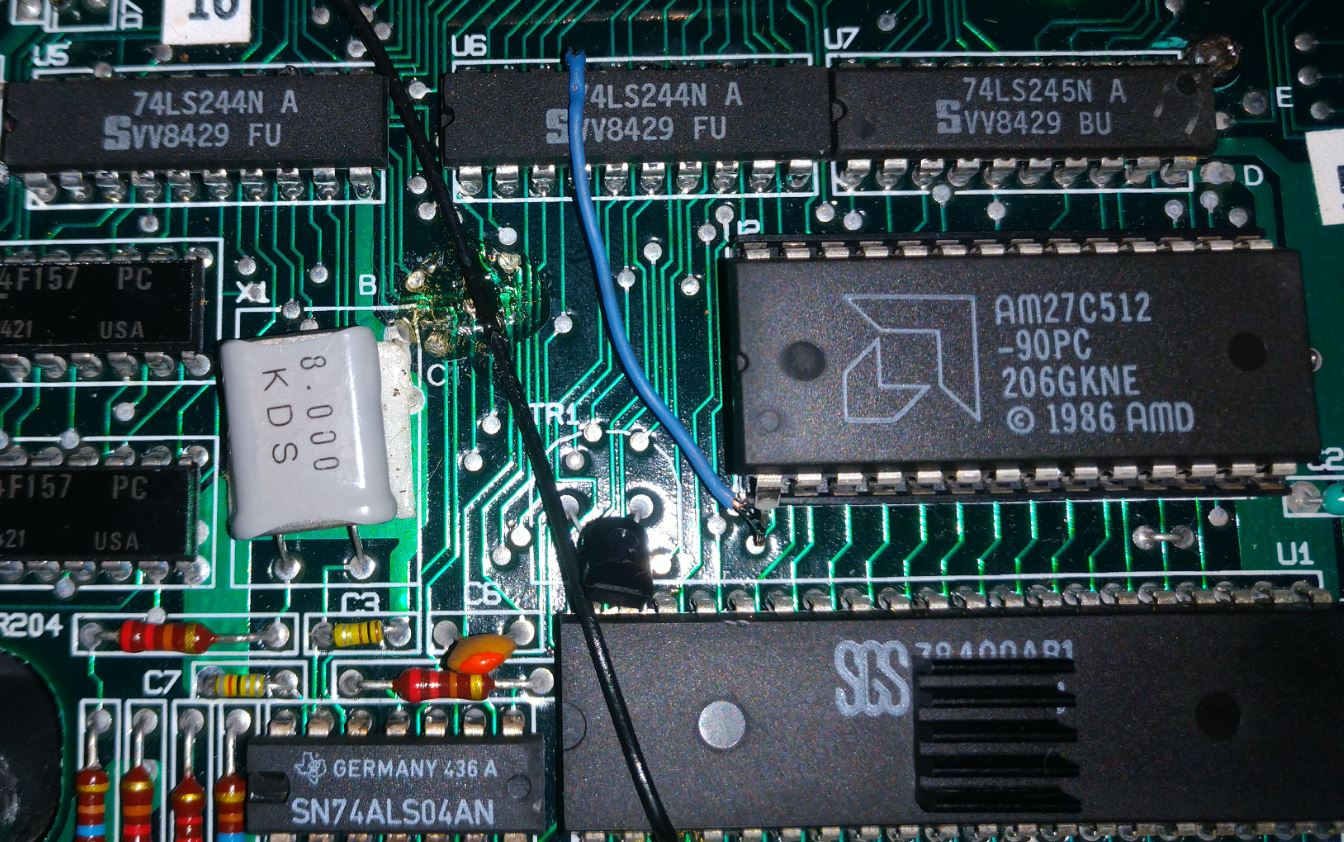

Puente EPROM Enterprise 64.JPG (272.97 KiB) Visto 11913 veces

Como se puede ver, funciona perfectamente

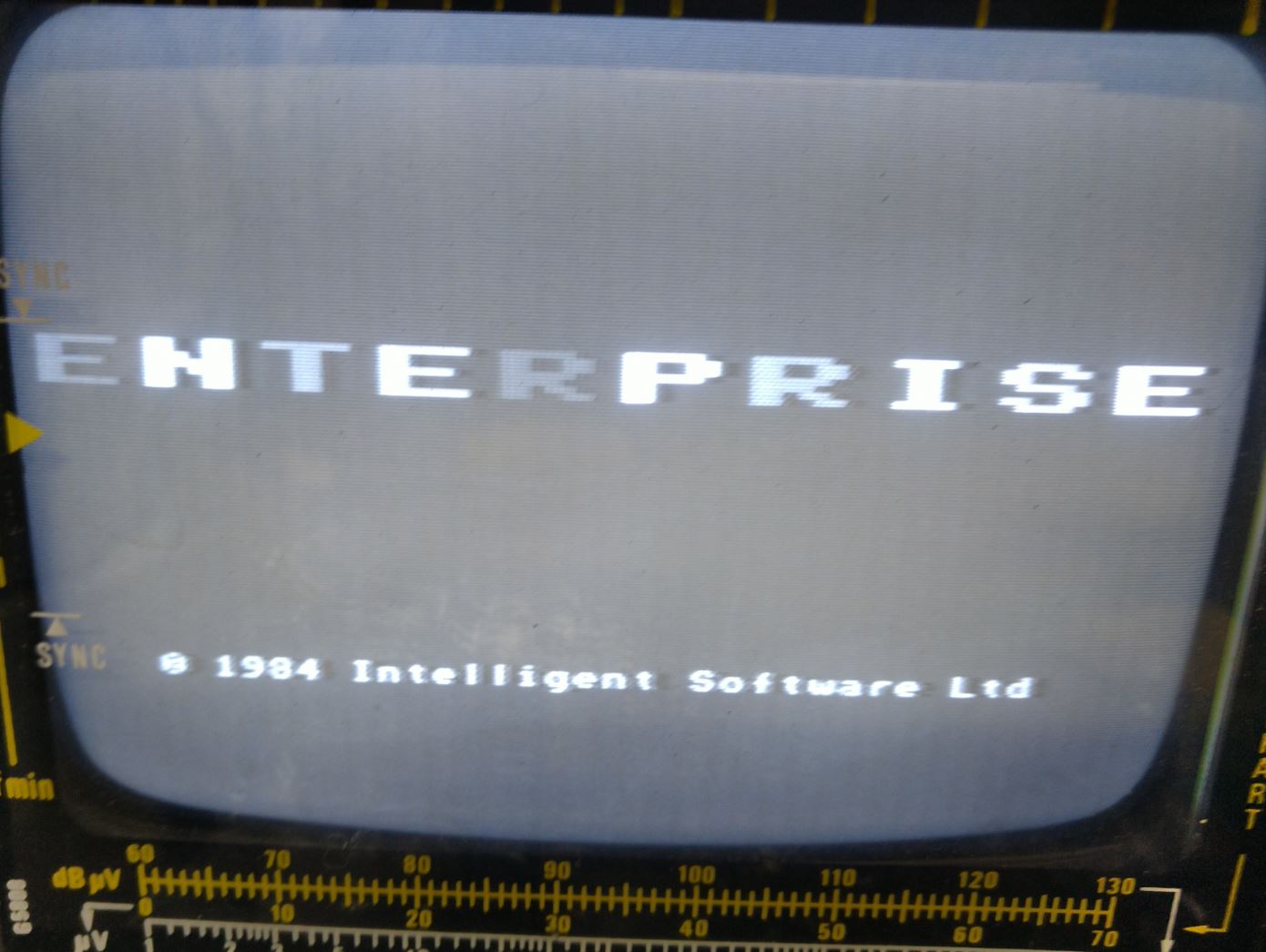

Arranque con nueva ROM.JPG (178.05 KiB) Visto 11913 veces

Y aquí está la placa con un montón de condensadores cambiados, y la ROM actualizada

Placa Enterprise 64 reparada.JPG (377.64 KiB) Visto 11913 veces

Ya he aprovechado y he preparado los zócalos por si aparece alguien que tenga la ampliación de memoria y tenga a bien compartirla

[jltursan]

Yo estoy seguro de que algo guardo, tengo que rebuscar a ver si conservé esos esquemáticos...

[jltursan]

Yo estoy seguro de que algo guardo, tengo que rebuscar a ver si conservé esos esquemáticos...

Vaya, pues de momento no ha habido suerte con los esquemáticos; de hecho pensaba que estaban adjuntos en este otro hilo, pero no, no estaban. Habría que basarse en los dibujos y recrearlo. Tampoco es tanto trabajo, son sólo dos integrados y un conector
Clara que de ponerse, se podría ampliar de 512KB a 1MB con un par de cambios...o a una ampliación RAM+ROM igualmente
