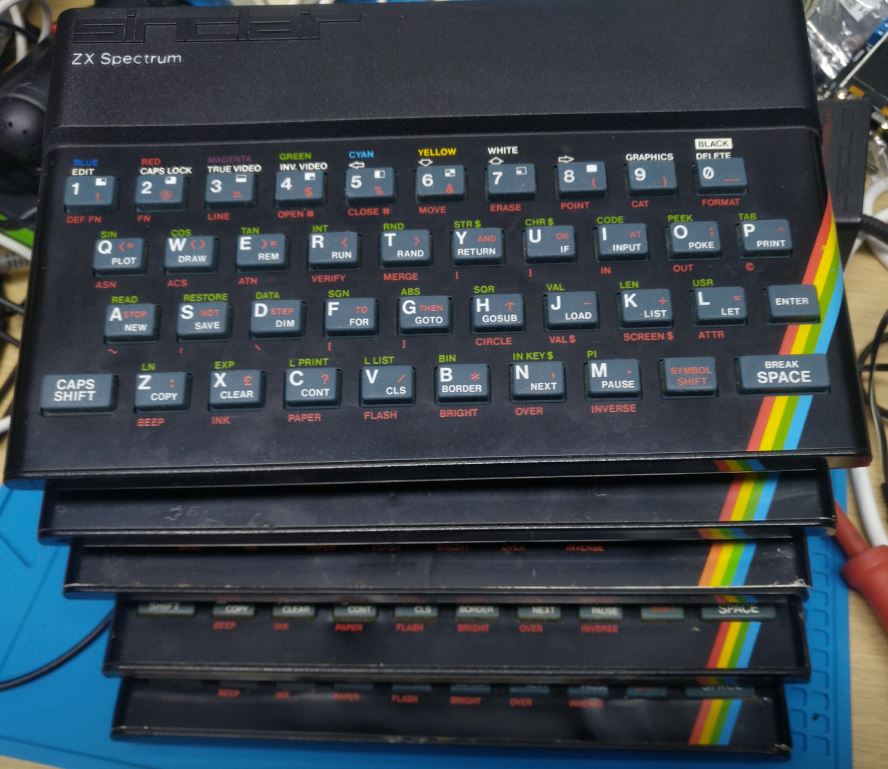

Estaba ordenando un poco y me ha dado por hacer una foto curiosa

pila de Spectrums.JPG

Han de pasar todos menos uno por taller, pero espero que todos queden funcionales.

[alt]

¡Venga, que estás en racha! :-D

[Bubu]

Igual que yo, 5 Spectrums gomeros, jiji. Estoy ansioso por que empieces a abrir hilos aquí e ir catando uno a uno a ver cómo les va la vida, jiji.

[Oldcomput]

Igual que yo, 5 Spectrums gomeros, jiji. Estoy ansioso por que empieces a abrir hilos aquí e ir catando uno a uno a ver cómo les va la vida, jiji.

Ahí va el primero

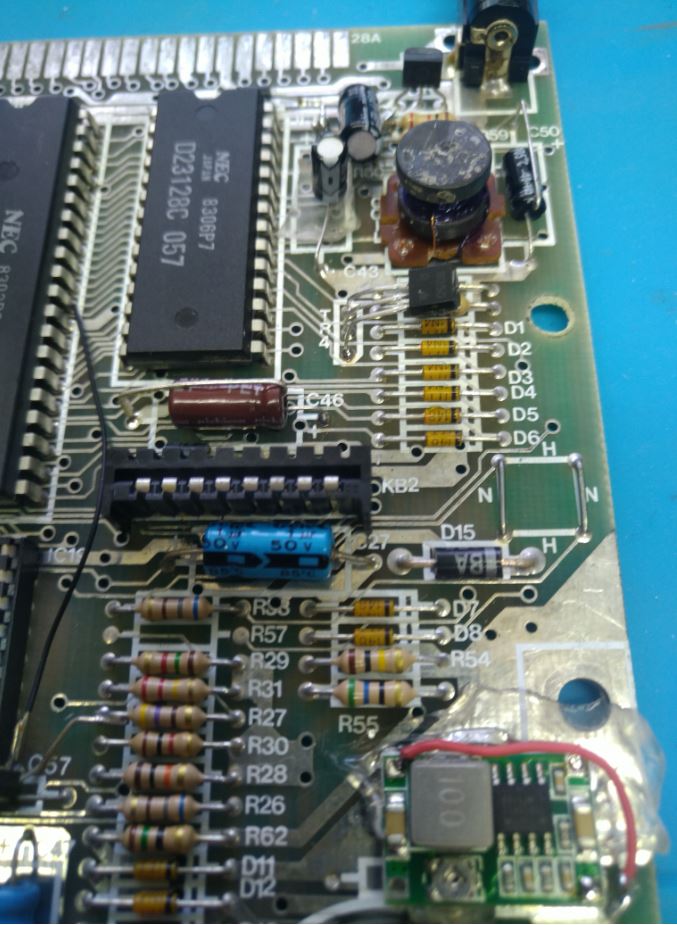

El regulador de 5 voltios no llegaba a dar los 5 voltios, por lo que le he metido uno chinorris de 3 amperios para que no le falte chicha, para que arda con ganas Una vez comprobado que no había tensiones peligrosas, puse la ULA, pero no termina de arrancar, se queda así como se muestra. Y no puedo contar más, que mi madre me ha hecho cortarle el seto y ya no he tenido ganas de continuar.

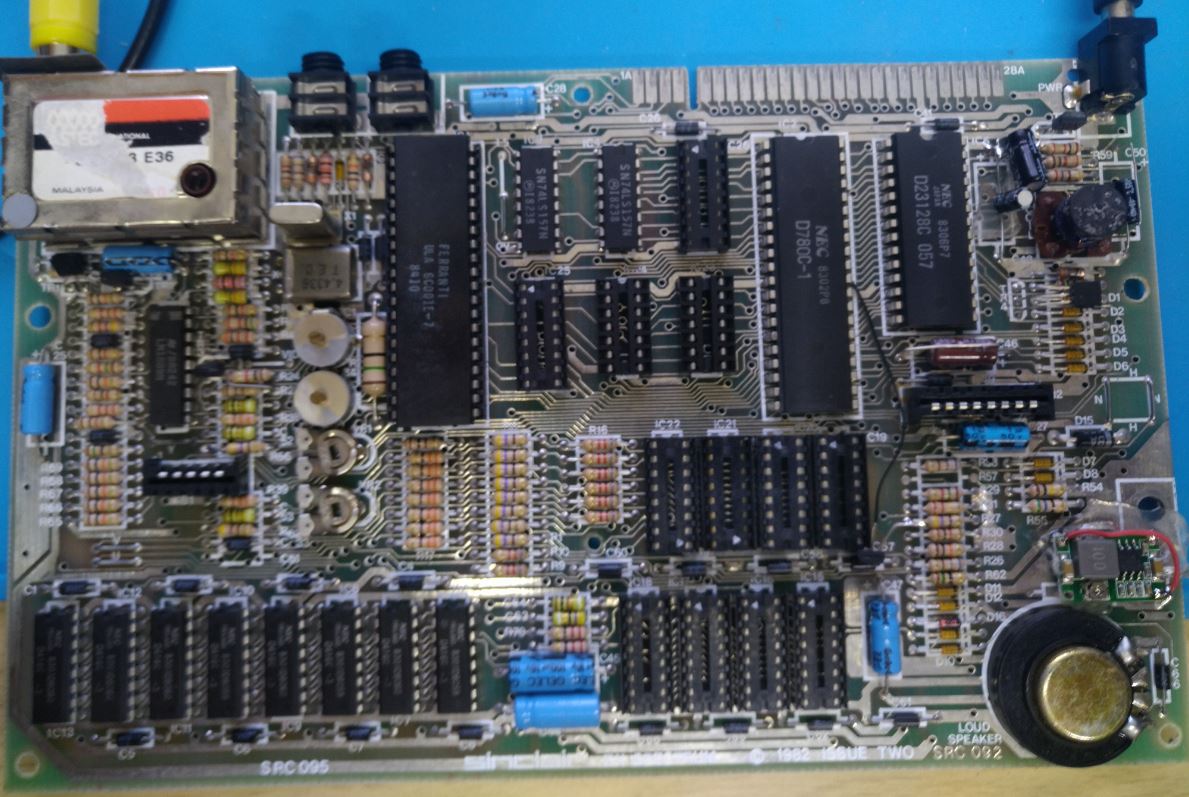

placa con regulador chinorris.JPG

Issue 2.JPG


[Bubu]

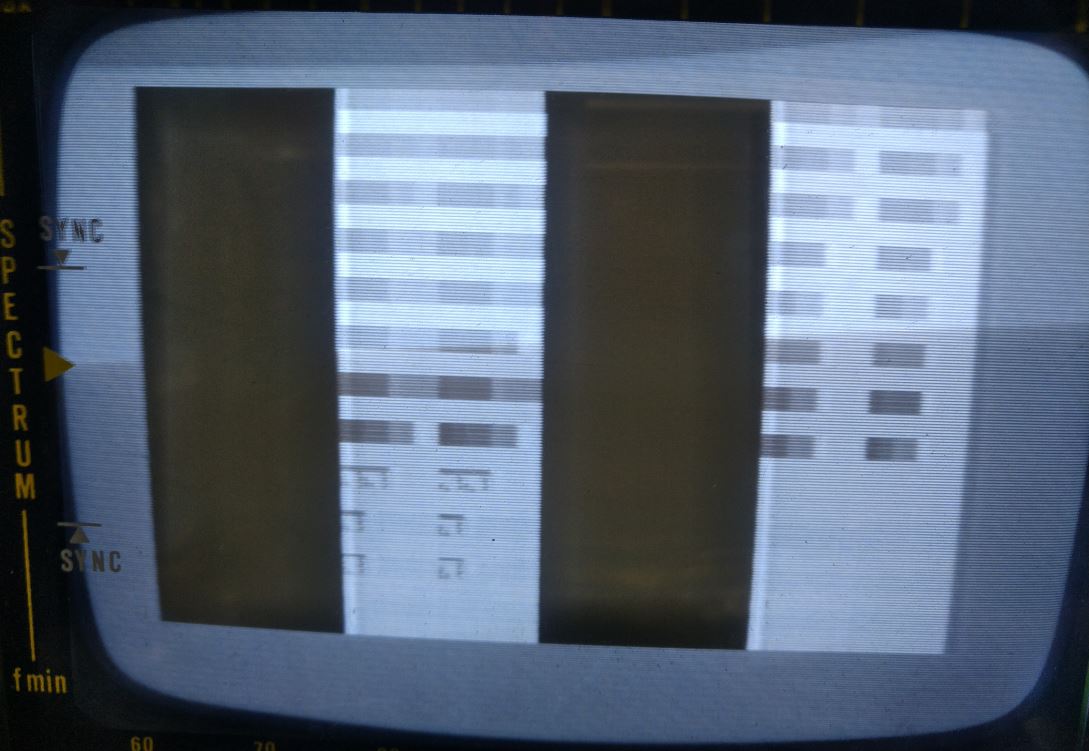

Curioso... en cada fila tienes 8 caracteres en negro, 8 en blanco, otros 8 en negro y otros 8 en blanco.
Los atributos se direccionan así:

0101 10RR RRRC CCCC R=row, C=column

Es como si lo tuvieras así:

0101 10RR RRR1 CCCC

Parece como si tuvieras un 1 fijo (o bien podría ser un 0 fijo) en el bit 4 de menor peso del bus direcciones... Si tienes una punta lógica puedes comprobar esto, bien en la ULA o bien en las memorias RAM, sobre todo las de los primeros 16KB (la RAM baja)

[Oldcomput]

Curioso... en cada fila tienes 8 caracteres en negro, 8 en blanco, otros 8 en negro y otros 8 en blanco.
Los atributos se direccionan así:

0101 10RR RRRC CCCC R=row, C=column

Es como si lo tuvieras así:

0101 10RR RRR1 CCCC

Parece como si tuvieras un 1 fijo (o bien podría ser un 0 fijo) en el bit 4 de menor peso del bus direcciones... Si tienes una punta lógica puedes comprobar esto, bien en la ULA o bien en las memorias RAM, sobre todo las de los primeros 16KB (la RAM baja)

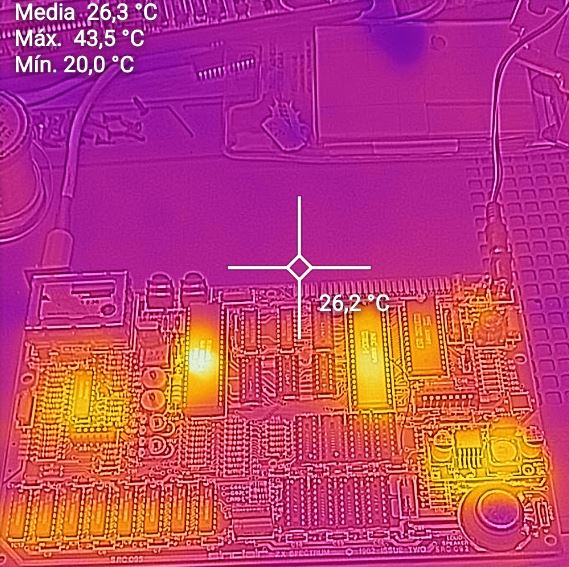

Viendo la foto térmica, no me gusta señalar con el dedo, pero la ULA se lleva muchas papeletas
Ojalá fuese una memoria, que de esas tengo suficientes. Y de la RAM alta, dudo que sea

Saludos

[jltursan]

Cuando he visto lo de "Pila" me he imaginado que habías echo funcionar un Spectrum a base de pilas ;-D, ya veo que no...

En estos casos, como las pantallitas del ZX tienen un significado a ojo de un experto, yo siempre consulto páginas como esta: El Hardware del Spectrum en busca de alguna pista

[Oldcomput]

Cuando he visto lo de "Pila" me he imaginado que habías echo funcionar un Spectrum a base de pilas ;-D, ya veo que no...

En estos casos, como las pantallitas del ZX tienen un significado a ojo de un experto, yo siempre consulto páginas como esta: El Hardware del Spectrum en busca de alguna pista

Pues ganas no me han faltado de ponerle una batería y una pantallita, pero eso ya cuando me aburra de reparar ordenadores.

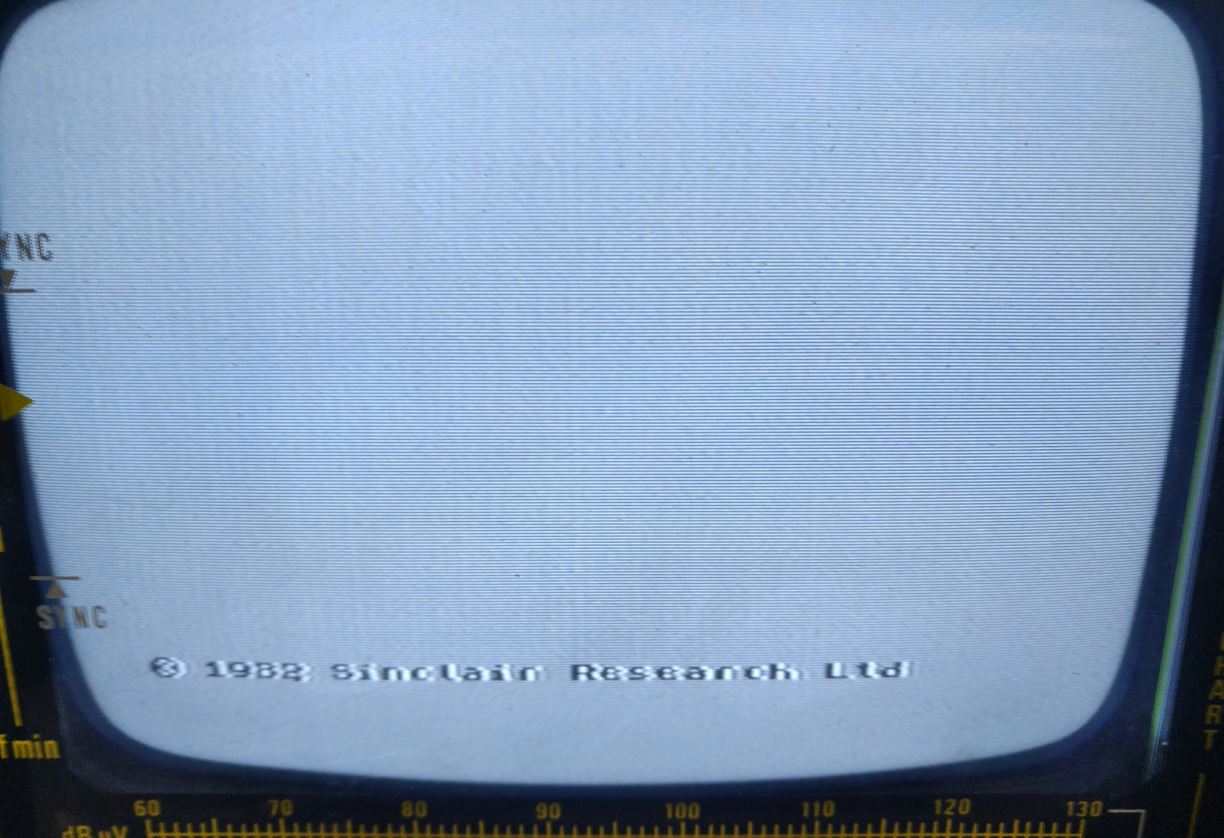

De momento he conseguido que ya funcione, la tensión de -5V no era fiable y le he puesto otro transistor, un S8050 en sustitución del ZTX 650, que no es el idóneo, pero es el que tenía a mano ( compré otros más compatibles, pero no los encuentro ) . Le he tenido que quitar el regulador de 5 voltios grande porque era demasiado alto para ponerlo en la parte de abajo, ya que no cierra bien la tapa
Al final le he puesto un regulador que a mi parecer puede ir justo, pero que de momento hace el apaño.

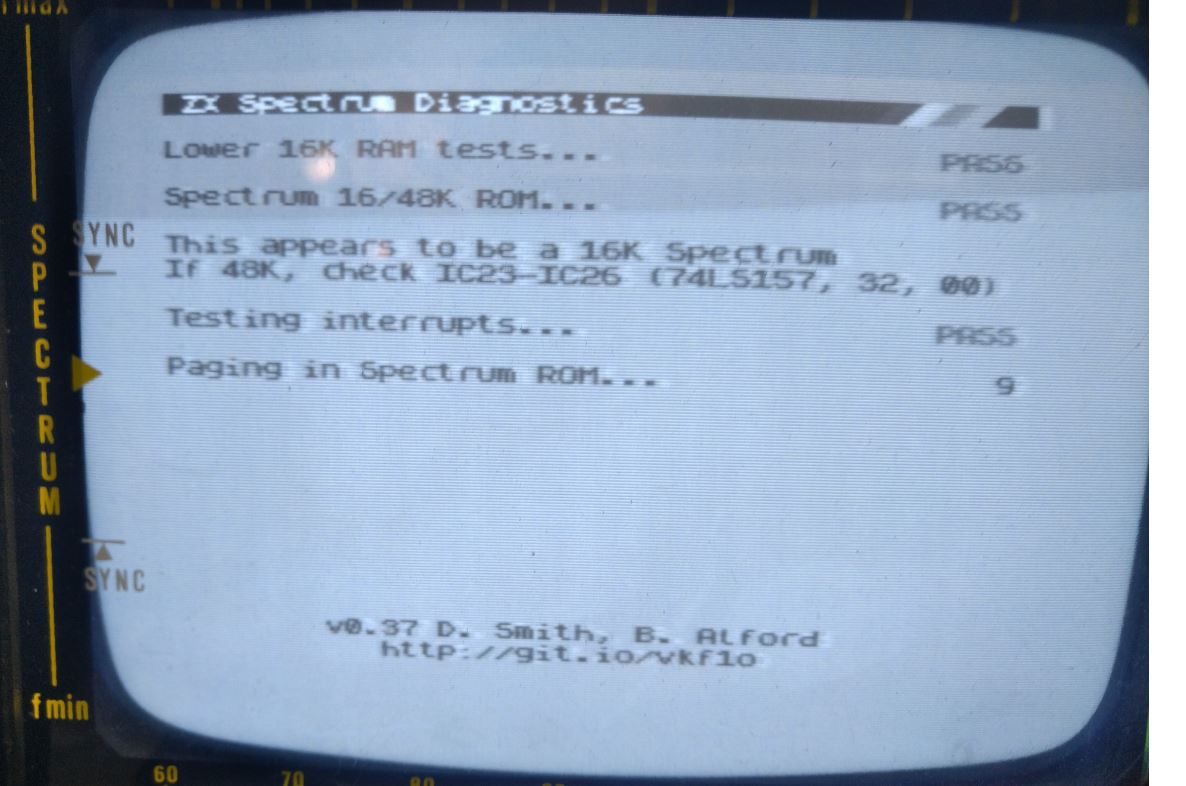

Lo he probado con el Dandanator y funciona bien.

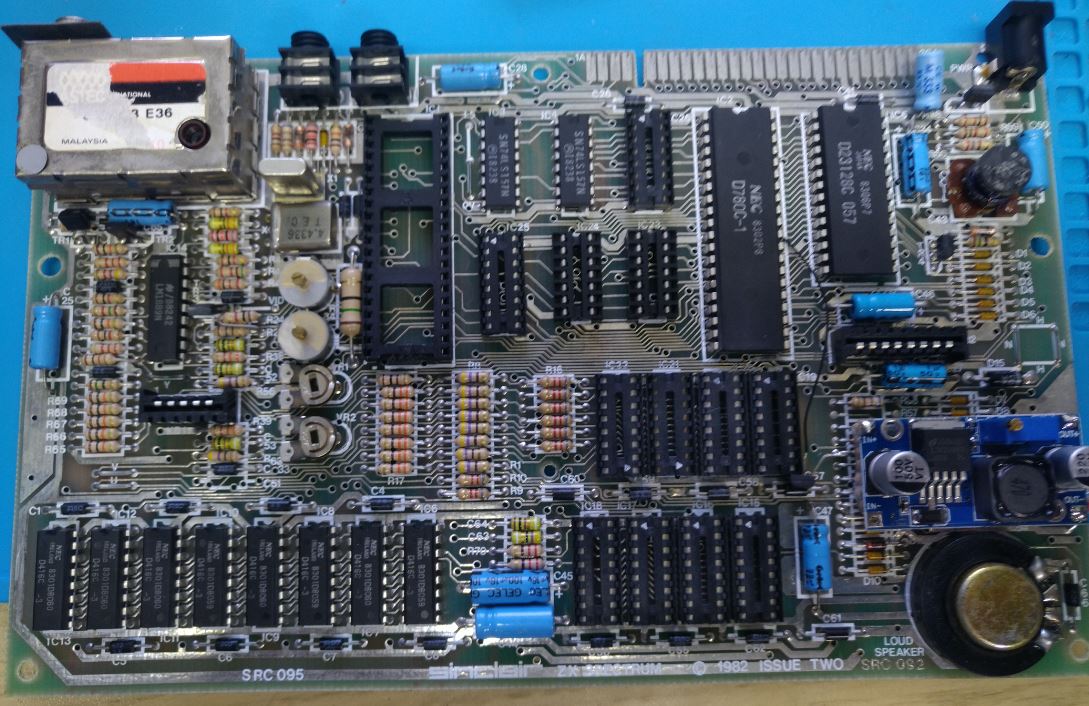

Issue 2 reparada.JPG



[Oldcomput]

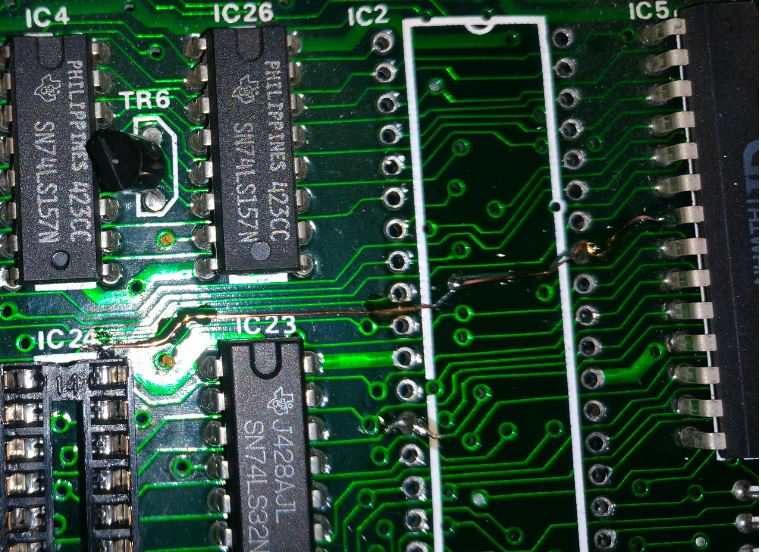

Ahora le ha tocado el turno a una placa issue 4S, las tensiones estaban todas perfectas, la pantalla, negra, tras ponerle una ULA que sabía que funcionaba, aparecen cuadros de colorines, me he ido derecho a cambiar la CPU, y tanta prisa he tenido, que uno de los pines no estaba bien desoldado, por lo que al tirar me he llevado una pista entera Afortunadamente tengo buen pulso y he logrado rehacerla con un poco de paciencia, pegamento por ultravioleta, y un par de pinzas. El hilo de cobre lo he sacado de un trozo de cable de la luz.

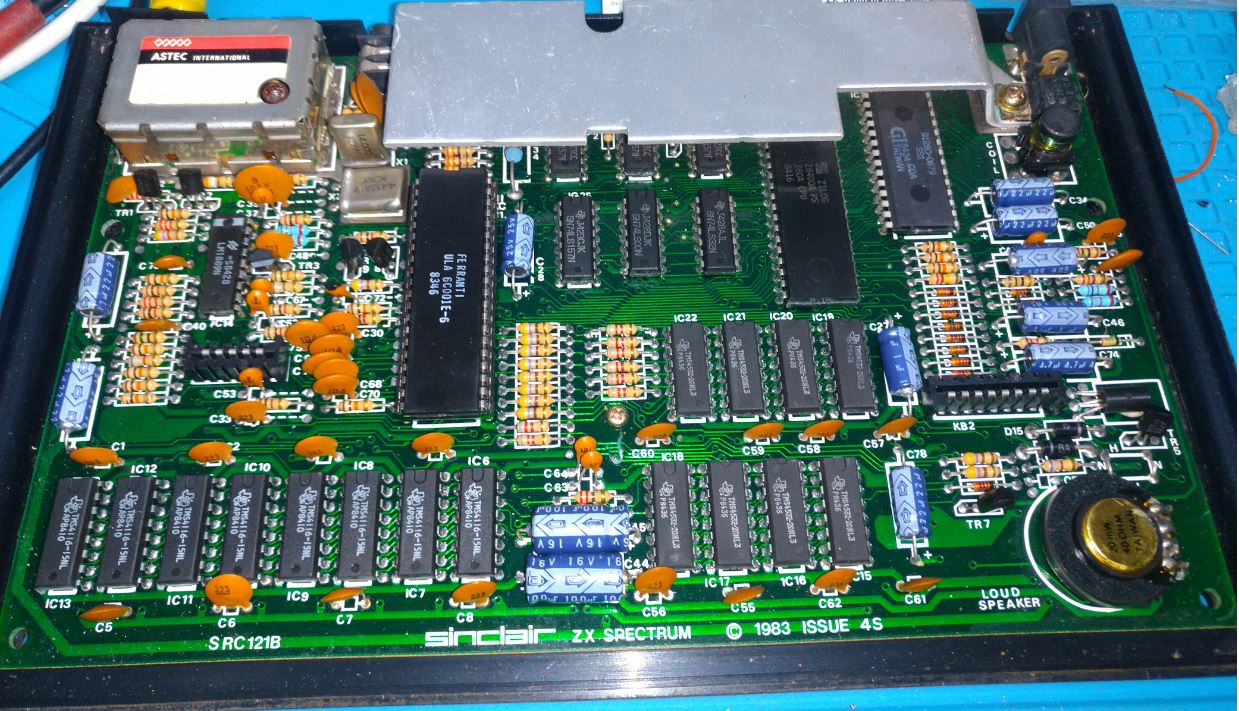

Issue 4S.JPG

pista reparada.JPG

otro vivo.JPG

térmica 4S.JPG

Todavía no he terminado de revisarlo, cuando lo he desmontado, se notaba que había tenido líquido dentro, como si a alguien se le hubiese derramado un vaso con algo y se hubiese colado dentro, igual alguna partida demasiado emocionante Bueno, por lo menos ya puedo empezar las pruebas.

Saludos

[Bubu]

Jop, Oldcomput, vaya vicio que tienes, ¿nor? ¿tú has trabajado en Sinclair anteriormente?
