Montaje del prototipo 2 del ZX-Uno

[antoniovillena]

Lo del teclado es porque he puesto mi layout. En el repositorio habrá dos archivos: prom_es.mcs sería el layout de McLeod español, y el prom_av.mcs sería el mío. A la mayoría de la gente le resulta más fácil escribir con el layout de McLeod.







Tengo terminado el test de cinta, pero hasta que no se arregle el repositorio no puedo subirlo.

[TallerSeverino]

El teclado que yo tengo es el ES, pero los colores son más fuertes que en ese, no recuerdo ahora bien cómo fue aquello de los colores, pero lo que sí me llama la atención es que no hay teclas "true video" e "inv video", en este teclado no hay sitio para poner el logo de zxuno, pero tengo un HP igual que el de Antonio preparado, para la versión "refinitiva":


[Haplo]

Je, yo también tengo un HP idéntico "reservado"

El repositorio no estará alojado en los mismos servidores de The Pirate Bay, por un casual ?

[TallerSeverino]

Je, yo también tengo un HP idéntico "reservado"

El repositorio no estará alojado en los mismos servidores de The Pirate Bay, por un casual ?

pirate bay lleva dos días caido, si consultas google te da los informes de tráfico, ¿La habrán cerrado al final? Aparte yo he notado que la conexión a internet en general va más lenta estos últimos días, hace ya tiempo usaba monova, algo pasó y cambié a la pirate, ahora imagino que alguien tomará el relevo.

[mcleod_ideafix]

Por si le sirve a usuarios de linux, para descargar todo el repositorio (y actualizar en su caso) usáis línea de comandos (ctrl-alt-t):

Código: Seleccionar todo

sudo wget -m --user=guest --password=zxuno http://www.atc.us.es/svn/zxuno/

Lo bueno de usar un repositorio con Subversion (cuando no se ha caido la red, claro ) es que para actualizar, hay un método mucho más rápido (que es además la razón por la que usamos Subversion):

Para crear la copia local del repositorio en tu cuenta de usuario:

Código: Seleccionar todo

mkdir ~/zxuno
svn --username guest --password zxuno co http://www.atc.us.es/svn/zxuno ~/zxuno

Para actualizar el repositorio:

Código: Seleccionar todo

svn --username guest --password zxuno up ~/zxuno

Esto copia sólo los archivos que se han actualizado desde el último update/checkout, pero de forma que de cada archivo actualizado, sólo necesita descargarse las diferencias entre versiones, con lo que es más rápido que volver a hacer el wget

[JULIO]

Antes de probar voy a ilustrar los 4 modos de funcionamiento de las plaquitas VGA. Son 3 placas y una de ellas tiene dos modos de funcionamiento.

Modo 1. VGA+RGB con el cable Harlequin. La plaquita se conecta por debajo y saca 2 salidas. Como ambas parten del mismo DAC no se pueden ver a la vez (a no ser que el monitor acepte 15Khz).

¿Este modo es el mas adecuado o mejor el interno usando el puerto de expansión?

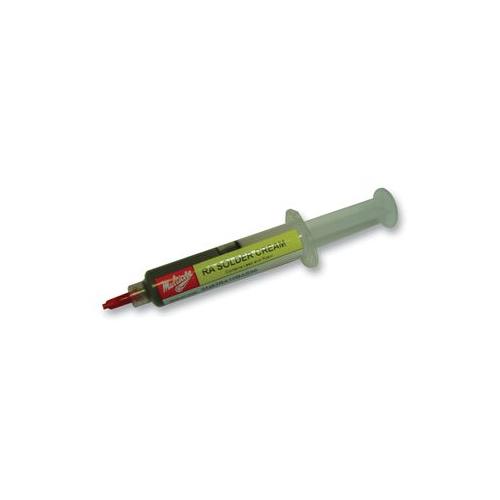

Ya he terminado casi todo, he rebuscado las resistencias que faltaban y os comento que he usado estaño en jeringa para soldarlo todo y se ha dado de
rechupete, hasta los 603 parecian faciles. la fpga la he soldado en la mitad de tiempo, comparado con el estaño de 0.5.

veo que nadie ha hecho foto con el conector j8 quitando avillena, yo estoy por soldar un conector hembra que quede tapando las conexiones del jtag,
es que no estoy convencido de poner el acodado.

[jepalza]

¿Este modo es el mas adecuado o mejor el interno usando el puerto de expansión?

Si usas el puerto de expansión, alguien (o tú mismo) tiene que cambiar las salidas de los pines por defecto para redirigirlas y ademas, tienes que soldar nuevas resistencias en la plaquita extensora.
Es mejor usar los otros dos modelos, que van al JTAG, por que esa salida ya lleva las resistencias. Pero para eso, tendrías que poner pines verticales, no acodados.

[TallerSeverino]

Antes de probar voy a ilustrar los 4 modos de funcionamiento de las plaquitas VGA. Son 3 placas y una de ellas tiene dos modos de funcionamiento.

Modo 1. VGA+RGB con el cable Harlequin. La plaquita se conecta por debajo y saca 2 salidas. Como ambas parten del mismo DAC no se pueden ver a la vez (a no ser que el monitor acepte 15Khz).

¿Este modo es el mas adecuado o mejor el interno usando el puerto de expansión?
Ya he terminado casi todo, he rebuscado las resistencias que faltaban y os comento que he usado estaño en jeringa para soldarlo todo y se ha dado de
rechupete, hasta los 603 parecian faciles. la fpga la he soldado en la mitad de tiempo, comparado con el estaño de 0.5.

veo que nadie ha hecho foto con el conector j8 quitando avillena, yo estoy por soldar un conector hembra que quede tapando las conexiones del jtag,
es que no estoy convencido de poner el acodado.

Es que nos faltan los acodados hembra, de todas maneras las tres placas es para ver cuál funciona mejor, la de expansion (corregidme si me equivoco) usa el dac de la fpga mientras que los conectados al jtag usan las señales rgb.

Por si le sirve a usuarios de linux, para descargar todo el repositorio (y actualizar en su caso) usáis línea de comandos (ctrl-alt-t):

Código: Seleccionar todo

sudo wget -m --user=guest --password=zxuno http://www.atc.us.es/svn/zxuno/

Lo bueno de usar un repositorio con Subversion (cuando no se ha caido la red, claro ) es que para actualizar, hay un método mucho más rápido (que es además la razón por la que usamos Subversion):

Para crear la copia local del repositorio en tu cuenta de usuario:

Código: Seleccionar todo

mkdir ~/zxuno
svn --username guest --password zxuno co http://www.atc.us.es/svn/zxuno ~/zxuno

Para actualizar el repositorio:

Código: Seleccionar todo

svn --username guest --password zxuno up ~/zxuno

Esto copia sólo los archivos que se han actualizado desde el último update/checkout, pero de forma que de cada archivo actualizado, sólo necesita descargarse las diferencias entre versiones, con lo que es más rápido que volver a hacer el wget

Gracias Mcleod, había leído en algún post y me estaba obsesionando conque era ftp y no lo es, lo usaré de aquí en adelante (copiado a un documento word porque mi memoria no llega a tanto)

[jepalza]

Es que nos faltan los acodados hembra, de todas maneras las tres placas es para ver cuál funciona mejor, la de expansion (corregidme si me equivoco) usa el dac de la fpga mientras que los conectados al jtag usan las señales rgb.

No, a ver si lo sé explicar:
ninguno es mejor ni peor, son TRES IDENTICOS sistemas en cuanto a calidad y funcionamiento, pero, el del puerto de expansión TE OBLIGA a tener soldadas las 12 resistencias (¿o eran 9?) de los colores, por separado, mientras que los que van al JTAG ya las llevan soldadas en la propia placa del ZXUNO.
La diferencia estriba, en que el del puerto de expansión NO ESTA PREVISTO en el fichero actual MCS , mientras que los otros dos sí lo están, por que utilizan los mismos pines que van al DAC, pero los "pillan" antes de entrar en este.
En resumen, la calidad y funcionamiento es idéntica en los tres, pero los dos del JTAG ahora mismo pueden llegar a funcionar con un simple cambio (mira mi ejemplo del arcade LadyBug), mientras que el del puerto de expansión se debe preparar desde "0", o bien añadiendo para conservar compatibilidad con la salida compuesta, o bien sustituyendo por completo, perdiendo esa salida.

Edito: hay otra diferencia fundamental. y es que, en caso de usar el puerto de expansión, la salida al DAC se puede tener habilitada a la par que la de VGA, con lo cual tendríamos dos salidas de video, mientras que si usamos la salida DAC para VGA, no tendremos video compuesto, por que usamos el mismo pin de CSYNC para generar VSYNC en VGA, y es , o lo uno, o lo otro, pero no ambos. Es cuestión de gustos.

[JULIO]

Muy bien explicado, similar calidad, ahora ya tengo claro que el puerto interno se queda para posibles ampliaciones, usaré la externa.
