Reparación de una Nintendo NES

Una de las averías mas frecuentes, yo diría que inevitable si nuestra NES ya tiene muchas horas de juego, es el falso contacto de los cartuchos con el conector interno de la consola, los síntomas aparecen progresivamente en forma de pantallazos azules inermitentes en nuestra TV al mismo tiempo que el LED rojo de la consola parpadea.

Esta avería es causada por la suciedad que se acumula sobre los contactos metálicos del conector, y porque estos van cediendo con el uso, dejando de hacer la presión adecuada sobre la placa de circuito impreso del cartucho.

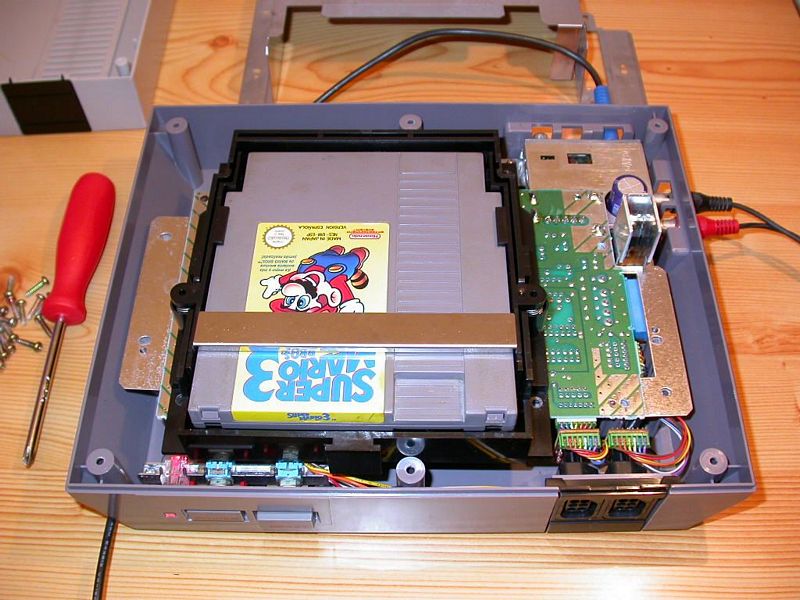

		Reparación de una Nintendo NES Al abrir la consola nos encontraremos una gran placa metálica que sirve de pantalla para evitar interferencias en otros aparatos eléctricos, una vez retirada este es el aspecto de nuestra NES

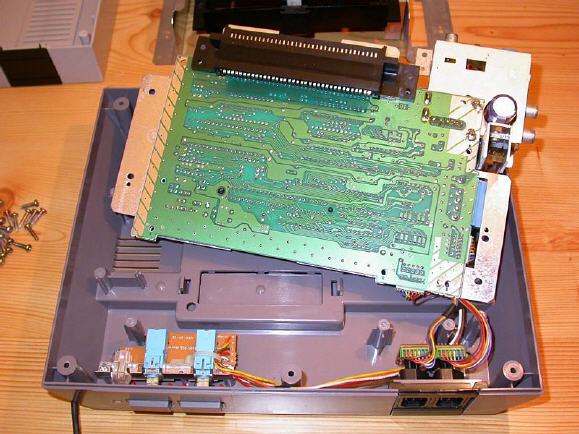

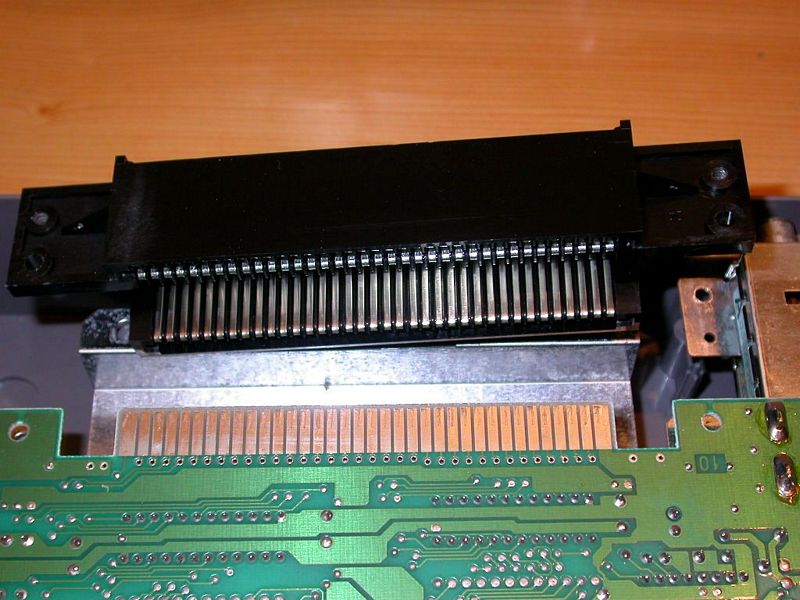

		Reparación de una Nintendo NES Retirar el conector de la placa base de la NES nos costará un poco, ya que esta firmemente acoplada a presión, hay que tirar fuerte, pero de forma uniforme (que salgan los dos extremos a la vez)

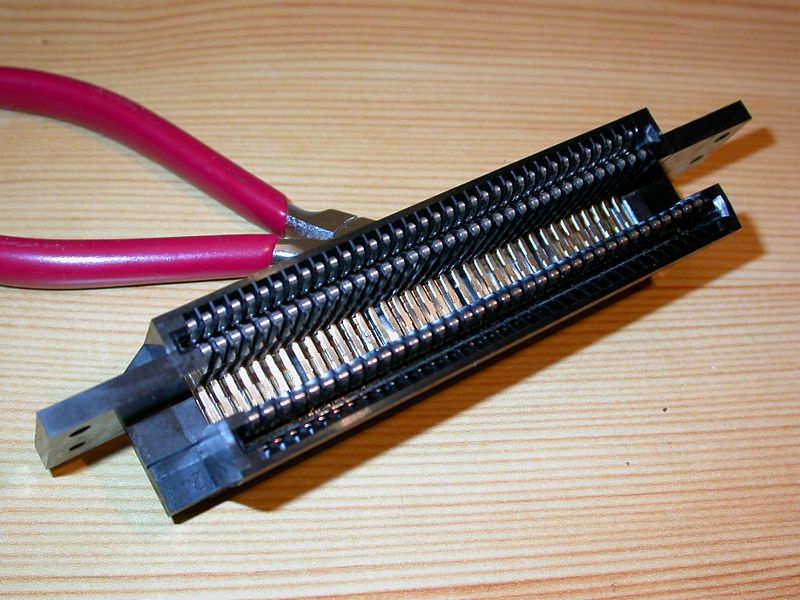

		Reparación de una Nintendo NES Este es el conector, el causante del 90% de las averías en las NES

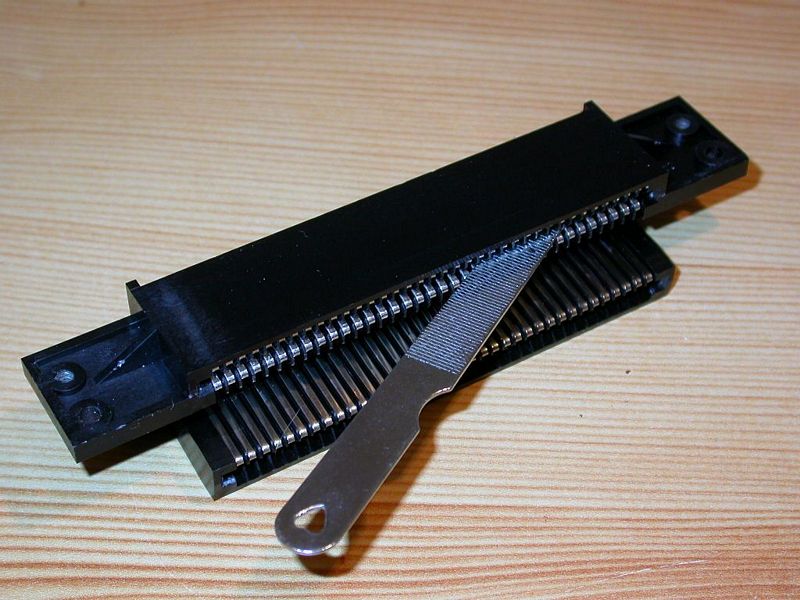

		Reparación de una Nintendo NES Lo primero que debemos hacer es eliminar la suciedad que pueda haber en los contactos con una lima metálica

PD: Si eres coleccionista y además usas la NES para jugar, lo mejor es que te hagas con una compatible (NASA o Creation) de conector fijo soldado a placa, y guardes la NES para colección ya que esta averia es debida a desgaste y seguramente volvera a aparecer con el uso.

Autores

Texto: Mainframe
Fotografías: Mainframe
